Popis produktu
Motory RAY G2 jsou výkonné bezkomutátorové (střídavé, „brushless“) čtrnáctipólové elektromotory s rotačním pláštěm („outrunner“) s výbornými elektrickými vlastnostmi, propracovanou konstrukcí a výborným výrobním zpracováním. Představují velmi dobrou volbu pro pohon vašich rekreačně-sportovních modelů s výbornými výkonovými parametry, dobrou účinností a příznivou cenou. Jsou to nízkootáčkové motory s velkým točivým momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.
| Systém označování motorů: CxxYY-zzzz |
| C – střídavý motor s rotačním pláštěm („outrunner“, „oběžka“) |
| xx – průměr motoru v mm |
| YY – délka motoru v mm |
| zzzz – počet otáček na volt (ot./min na V), KV |

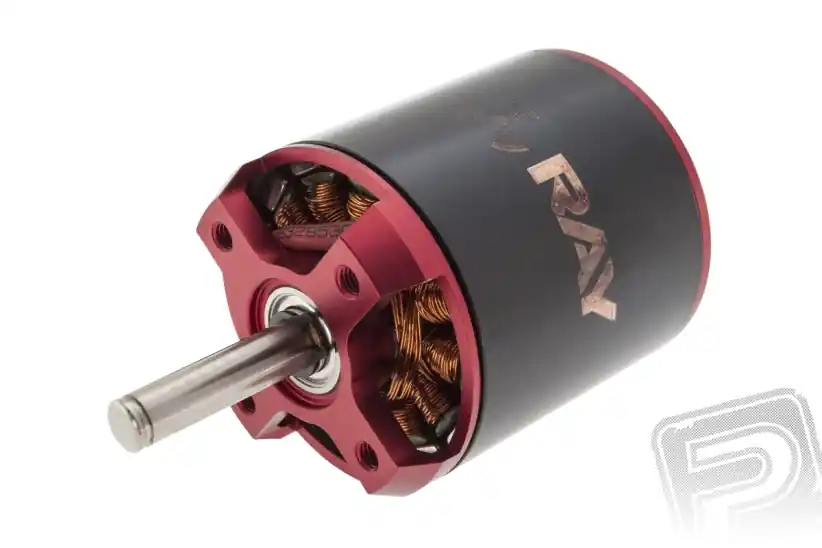

RAY G2 C3548-900 je střídavý motor učený pro pohon modelů s letovou hmotností do 2600 g s napájením z tří- nebo čtyřčlánkového akumulátoru Li-poly. Výborně se hodí pro modely, jako jsou naše EPP „Warbirdy“ a akrobatické modely o rozpětí 1300-1400 mm, Spitfire EP nebo Mustang EP od Phoenixu apod.
Montáž motoru: RAY G2 C3548-900 je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte čtyři šrouby M3, které zasahují do čela motoru v rozmezí 4-5 mm. Otvory pro upevňovací šrouby v čele motoru jsou rozmístěny pravidelně o 90° na kružnici o průměru 25 mm. Motorová přepážka by měla být z 5 mm letecké překližky. Pro obrácené umístění motoru můžete dokoupit sadu 3EA0184 RAY G2 sada pro zadní montáž C35xx (5 mm).
Sada motoru obsahuje: motor C3548-900 s kabely s připájenými 3,5 mm zlacenými konektory, návod.
| Napájení LiXX článků | 3 – 5 |
| Otáčky na Volt [ot./min/V] | 900 |
| Max. výkon (30 s/4S LiPo) [W] | 780 |
| Proud naprázdno [A] | 1.7 |
| Max. špičkový proud (30 s) [A] | 53 |
| Průměr [mm] | 35 |
| Délka [mm] | 48 |
| Průměr hřídele [mm] | 5 |
| Hmotnost [g] | 159 |
| Počet pólů | 14 |
| Časování [°] | 20 – 25 |
| Regulátor [A] | 60 – 70 |
| Větroň do hmotnosti [g] | 2600 |
| Trenér do hmotnosti [g] | 2500 |
| Akrobat do hmotnosti [g] | 2300 |
| 3D do hmotnosti [g] | 1400 |
| Doporučená vrtule | 3S: 14×7 |
| 4S: 12×6 |
