Popis produktu

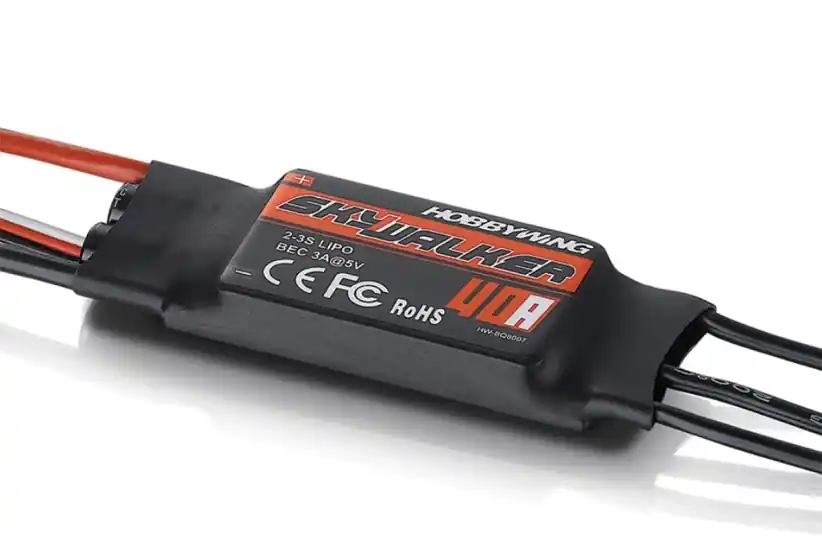

Programovatelný mikroprocesorový regulátor pro střídavé motory bez senzorů (brushless, sensorless) zkonstruovaný s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti při zachování velmi jednoduché a pro uživatele přátelské obsluhy. Slouží k ovládání otáček střídavých elektromotorů v rekreačních modelech letadel při napájení z akumulátorů NiCd/NiMH i Li-poly/Li-ion. Je vybaven lineárním stabilizátorem napájení BEC zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální LED programovací karta Hobbywing, která je dodávána zvlášť.
POPIS A FUNKCE REGULÁTORU
- Extrémně nízký vnitřní odpor díky nové generaci výkonových MOSFET tranzistorů.
- Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 2-4S LiPo/Li-ion nebo 5-9 čl. NiCd/NiMH.
- Pro napájení z akumulátorů NiCd, NiMH, Li-poly, Li-ion
- Spínaný stabilizátor napájení BEC 5,0 V se zatížitelností až 3 A.
- Nastavitelné časování pro optimální přizpůsobení danému motoru.
- Nastavitelný obvod PCO – odpojování motoru při poklesu napájecího napětí.
- Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
- Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
- Automatické stažení plynu při ztrátě řídícího signálu.
- Plynulá lineární regulace plynu.
- Jednoduché programování a nastavování s pomocí vysílače nebo LED programovací karty Hobbywing.
- Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.
PROGRAMOVATELNÉ FUNKCE
- Programovatelná brzda (Vypnuta – Zapnuta).
- Volitelný typ akumulátorů (Li-poly nebo NiCd/NiMH).
- Nastavitelný způsob odpojení motoru při poklesu napájecího napětí (snižování výkonu nebo okamžité odpojení).
- Nastavitelné mezní napětí pro odpojení motoru, PCO – ochrana proti nadměrnému vybití akumulátorů. (Lithiové aku: 2,85 V/čl., 3,15 V/čl., 3,3 V/čl. NiXX aku: 0%/50%/65% z počáteční hodnoty napětí.)
- Resetování nastavení regulátoru na výchozí tovární nastavení.
- Nastavitelné časování (předstih) – pro zvýšení účinnosti a optimální přizpůsobení motoru – Nízké (3,75°), Střední (15°), Vysoké (26,25°)
- Nastavitelný měkký rozběh pro motory s převodovkou a vrtulníky ve třech stupních: Normální (300 ms) / Měkký (1,5 s) / Super měkký (3 s).
OCHRANNÉ FUNKCE REGULÁTORU
- Ochrana při rozběhu: Pokud se motor neroztočí do 2 sekund po přidání plynu, regulátor odpojí motor.
- Tepelná ochrana: Pokud teplota regulátoru překročí 110°C, regulátor omezí výstupní výkon.
- Ztráta signálu plynu: Regulátor omezí výkon, pokud signál chybí po dobu 1 s; signál chybějící po více než 2 s způsobí úplné odpojení motoru.
Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty.
| Použití | Letadlo |
| Typ | Střídavý |
| Trvalý proud [A] | 40 |
| Max. špičkový proud [A] | 55 |
| NiXX článků | 5 – 12 |
| LiXX článků | 2 – 4 |
| BEC napětí [V] | 5 |
| BEC proud [A] | 3 |
| Délka [mm] | 65 |
| Šířka [mm] | 25 |
| Výška [mm] | 12 |
| Hmotnost [g] | 43 |
| Regulace | Jednosměrná |
| Brzda | Ano |
| Vstup pro senzory | Ne |
| Programovatelný | Ano |
