Popis
Popis produktu

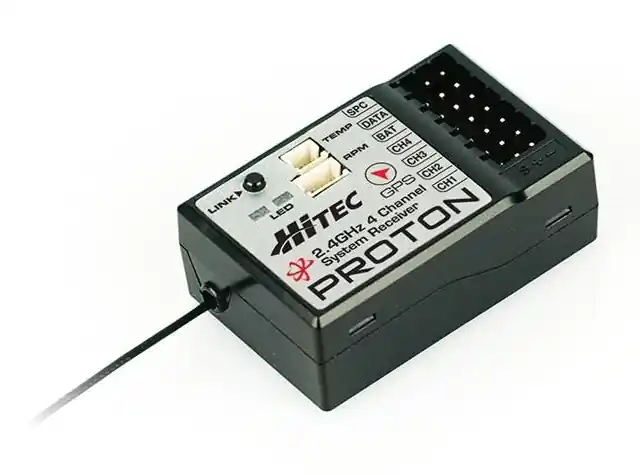

Miniaturní čtyřkanálový 2,4 GHz telemetrický přijímač pro auta a lodě s velmi rychlým jednosměrným AFHSS systémem Hitec a plným dosahem. Přijímač má zvýšený rozsah napájecího napětí (4-6 Ni-xx, 2s Lipo/LiFe); při použití SPC vstupu (podobně jako u leteckých přijímačů Optima) je možné jej napájet ze zdroje 4,8-35 V. PROTON 4 má vestavěn GPS rychloměr a umožňuje připojení telemetrických čidel pro měření teploty a otáček. Přijímač je určem pro použití v modelech všech kategorií; díky malým rozměrům a nízké hmotnosti je vhodný i do menších modelů aut a lodí.
Vysílače LYNX 4S umožňují použít s přijímačem PROTON 4 dva různé přenosové protokoly:
- Pro digitální serva je určen protokol s řídícím signálem s velmi vysokou opakovací rychlostí (frame rate) 7 ms zaručující opravdu bleskurychlé reakce řízení. To samozřejmě vyžaduje používání digitálních serv s odpovídajícími parametry.
- Pro analogová i digitální serva je určen protokol s řídícím signálem s opakovací rychlostí 14 ms, který umožňuje použití přijímače i v běžných modelech s analogovými servy.
Použití AFHSS přenosové technologie přináší také vysokou odolnost vůči rušení a možnost nastavení nouzových výchylek (fail-safe) pro případ výpadku nebo silného rušení signálu vysílače. Výchylky fail-safe se nastavují na vysílači; pro každý kanál je možno nezávisle nastavit režim HOLD (udržuje pozici odpovídající poslednímu správně přijatému signálu) nebo SET (po uplynutí 1 s vyčkávací doby servo přejde do předprogramované nouzové výchylky).
Přijímač je vybaven zásuvkami pro přímé připojení standardních telemetrických čidel Hitec bez potřeby telemetrické ústřednyteploměru (0-250°C) a magnetického snímače otáček (0-99 999 ot/min). GPS senzorrychloměr 0-250 km/hje vestavěný a nevyžaduje připojení jiných vnějších zařízení. Vysílač LYNX 4S umožňuje zobrazování rychlosti měřené GPS rychloměrem nebo vypočítané na základě údajů otáčkoměru.
Kromě běžného napájení ze 4-6 čl. akumulátoru NiCd/NiMH nebo 2s lithiového akumulátoru (Li-po, Li-Fe, Li-ion) je možno přijímač napájet prostřednictvím vestavěného stabilizátoru napájení. V takovém případě se napájecí napětí (4,8-35 V) přivede na zásuvku SPC, ze které se vyjme zkratovací propojka, s níž je přijímač dodáván. SPC systém zajišťuje pouze napájení přijímače, pro napájení serv musíte na některou ze zásuvek kanálů CH1…4 nebo BAT přivést napájecí napětí 4,8-8,4 V (dle typu serv, napětí větší než 6,0 V pouze pro serva řady HV). Díky SPC tak můžete u elekter přijímač napájet přímo z pohonného akumulátoru a obejít tak nebezpečí výpadků napětí nebo úplného selhání BEC stabilizátoru napájení v regulátoru otáček. U velkých modelů se spalovacím motorem zase můžete SPC využít pro jednoduché vytvoření dvojitého napájecího systému se samostatným akumulátorem pro přijímač a dalším pro serva bez potřeby dalších přídavných obvodů nebo zařízení.
Párování s vysílačem se provádí s pomocí programovacího tlačítka SET na přijímači, provozní stavy jsou indikovány 2 LED diodami.
Přijímač PROTON 4 2.4GHz je vybaven kontaktovými lištami pro standardní konektory UNI (=JR/Graupner, Hitec, Futaba) umístěnými na horní straně krabičky. Kromě kanálových výstupů je k dispozici zásuvka pro napájení, zásuvka DATA pro aktualizaci firmwaru (s pomocí HPP-22) a SPC vstup.
Sada přijímače obsahuje: přijímač PROTON 4, zkratovací propojku (zasunutou do SPC vstupu) a návod k obsluze.
| Modulace/Kódování | 2.4GHz AFHSS |
| Počet kanálů | 4 |
| Funkce | Fail-safe,Telemetrie |
| Napájení (4,8-35 V při SPC) | 4.8V,6V,7.2V,7.4V |
| Délka [mm] | 43.3 |
| Šířka [mm] | 27.6 |
| Výška [mm] | 16.5 |
| Hmotnost [g] | 19 |
