Popis
Popis produktu

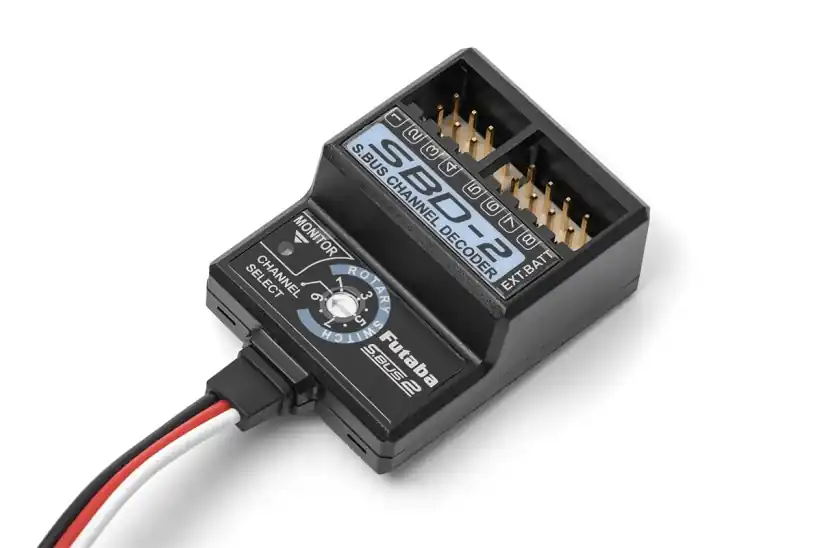

Osmikanálový dekodér S-BUS/S.BUS2 umožňující připojení až osmi klasických serv k sériové sběrnici S-BUS nebo S.BUS2, vhodný pro analogová i digitální serva s napájením 4,8-7,4 V (4-6čl. NiMH, 2S LiPo, LiFe). Dekodér a serva mohou být napájena z přijímače nebo ze zvláštního akumulátoru zapojeného do dekodéru. Činnost dekodéru je signalizována LED diodou.
Přiřazení výstupních kanálů SBD-2 je možno měnit přepínačem na dekodéru v 9 možných kombinacích, takže připojená klasická serva budou reagovat na řídící signál daného kanálu.
| Poloha přepínače na dekodéru | |||||||||
| Výstup SBD-2 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 | CH1 | CH9 | CH8 | CH4 | CH9 | CH9 | CH8 | CH4 | CH1 |
| 2 | CH2 | CH10 | CH9 | CH5 | CH10 | CH10 | CH9 | CH5 | CH2 |
| 3 | CH3 | CH11 | CH10 | CH6 | CH11 | CH11 | CH10 | CH6 | CH3 |
| 4 | CH4 | CH12 | CH11 | CH7 | CH12 | CH12 | CH11 | CH7 | CH4 |
| 5 | CH5 | CH13 | CH12 | CH8 | CH13 | CH13 | CH12 | CH8 | CH5 |
| 6 | CH6 | CH14 | CH13 | CH9 | CH14 | CH14 | CH13 | CH9 | CH6 |
| 7 | CH7 | CH15 | CH14 | CH10 | CH15 | DG1 | DG1 | DG1 | DG1 |
| 8 | CH8 | CH16 | CH15 | CH11 | DG1 | DG2 | DG2 | DG2 | DG2 |
Používání dekodéru: Vstup SBD-2 se zapojí do S.BUS nebo S.BUS2 portu přijímače (nebo do rozbočovače zapojeného do S.BUS/S.BUS2 portu) a na výstupy se připojí klasická serva (analogová i digitální). Připojit je možné rovněž i S.BUS/S.BUS2 serva; v tom případě bude S.BUS/S.BUS2 servo pracovat jako klasické na kanálu, který je nastaven pro daný výstup SBD-2, nikoliv na kanálu uloženém v paměti serva.
Napájení dekodéru a serv Není-li použit větší počet silných serv, je možné dekodér i serva napájet přímo z přijímače po vstupním kabelu dekodéru zapojeného do S.BUS/S.BUS2 portu přijímače. V případě použití většího počtu serv a silných/rychlých serv s velkým proudovým odběrem je vhodné použít oddělené napájení servv tom případě se z napájecí zásuvky dekodéru vyjme zkratovací propojka a na její místo se zapojí akumulátor pro napájení připojených serv. Díky tomu můžete snadno realizovat oddělené napájení serv (třeba i v několika okruzích při použití více dekodérů) bez potřeby jakýchkoliv rozvodných desek/boxů.
Sada obsahuje: dekodér SBD-2, návod.
| Napájení (jmenovité napětí) [V] | 4.8 – 7.4 |
| Délka [mm] | 39.3 |
| Šířka [mm] | 29.6 |
| Výška [mm] | 15.8 |
| Hmotnost [g] | 14.2 |
